HT8691R.pdf

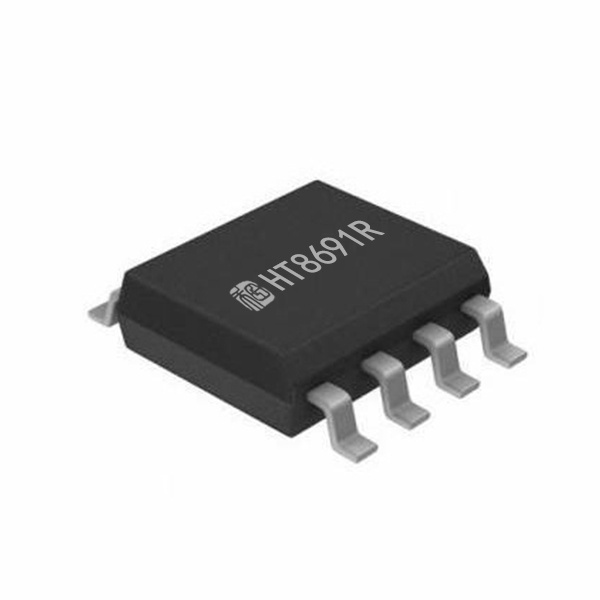

申請樣品HT8691R是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7.5V，2Ω負載條件下則能連續輸出11W功率。其支持外部設置調節BOOST輸出電壓。
HT8691R的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8691R具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8691R內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8691R內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
|
特點 防削頂失真功能(防破音, Anti-Clipping Function, ACF) 免濾波器數字調制，直接驅動揚聲器 輸出功率 9.0W (VBAT=3.7V, PVDD = 7.5V, RL=3?, THD+N=10%) 11.0W (VBAT=3.7V, PVDD = 7.5V, RL=2?, THD+N=10% 5.5W (VBAT=3.7V, PVDD = 6.5V, RL=4?, THD+N=10%) 電源 -升壓輸入VBAT：2.5V至5.5V -升壓輸出PVDD：VBAT至7.5V BOOST輸出電壓可調 AB/D類可切換 保護功能:過流/過熱/欠壓異常保護功能 無鉛封裝， SOP8L-PP |
應用
|
| 產品型號 | 功能介紹 | 封裝形式 | 工作電壓 | 備注 | 兼容型號 |
|---|---|---|---|---|---|
| HT5010 | DAC 24-Bit, 192kHz立體聲D/A轉換器 | MSOP10 | |||
| HT8903 | 異步升壓 9V, 7A高效異步升壓轉換器 | SOP8L-PP | VIN：2.5V-8.5V | ||
| HT7178 | 升壓IC 帶輸出關斷的20V,14A全集成同步升壓轉換器 | DFN20L，4.5mm*3.5mm | VPIN：2.7V-20V | ||
| HT71678 | 升壓IC 帶音頻檢測的12A自適應H類同步多段升壓轉換器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-12.2V | ||
| HT7167 | 升壓IC 帶輸出關斷的13V,12A全集成同步升壓轉換器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-13V | ||
| HT7166 | 升壓IC 13V,10A全集成同步升壓轉換器 | SOP8-PP | VIN：2.7V-13V | VOUT：4.5V-13V | |
| HT4832 | 耳放IC 33mW免輸出電容立體聲 | QFN16 3mm*3mm | 2.5 - 5.5V | ||
| HT97220 | 耳放IC 125mW免輸出耦合電容的立體聲線路驅動器 | QFN16 3mm*3mm | 2.5 - 5.5V | ||
| HT97180 | 耳放IC 125mW免輸出耦合電容的立體聲線路驅動器 | QFN16 3mm*3mm | 1.6 - 4.8V | ||
| HT97230 | 耳放IC 帶有3D環繞和低音增強的125mW免輸出耦合電容 立體聲線路驅動器 | QFN24L-PP 4mm*4mm | 2.5 - 5.5V | ||
| HT511 | 數字功放 2.8W I2S 輸入單聲道D類音頻功率放大器 | TSSOP20, QFN20 | 2.5 - 6.5V | ||
| HT560 | 數字功放 30W立體聲D類I2S輸入音頻功放 | QFN36-P | 4.5 - 26V | ||
| HT8691 | AB/D類音頻功放 7.0W內置BOOST升壓和防破音功能 | SOP8L-PP | 2.5 - 5.5V | ||
| HT8691R | AB/D類音頻功放 11W內置BOOST升壓和防破音功能 | SOP8L-PP | 2.5 - 5.5V | ||
| HT8692 | AB/D類音頻功放 9.0W內置BOOST升壓和防破音功能 | SOP16L-PP | 2.5 - 5.5V | ||
| HT8698 | AB/D類音頻功放 2×4.75W內置BOOST升壓/防破音功能 | TSSOP20L-PP | 2.5 - 5.5V | ||
| HT8699 | AB/D類音頻功放 2×5.5W內置BOOST升壓 | SOP16L-PP | 2.5 - 5.5V | ||
| HT8312 | AB/D類音頻功放 5.2W內置高效率自適應電荷泵升壓，防削頂失真功能 | SOP10L-PP | 2.7 - 5.5V | ||
| HT8320 | AB/D類音頻功放 2×4.5W 內置高效自適應雙電荷泵升壓，防削頂失真功能 | TSSOP24-PP | 2.7 - 5.5V | ||
| HT8311 | AB/D類音頻功放 5.2W內置高效率自適應電荷泵升壓，防削頂失真功能 | SOP10L-PP | 2.7 - 5.5V |
