禾潤--功放IC+耳放IC+電源IC+AD

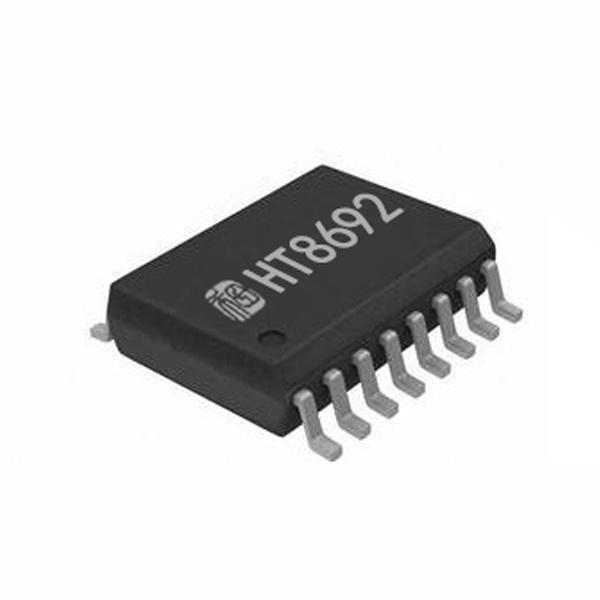

產品名稱：HT8692（）
封裝形式：SOP16L-PP
兼容型號：
產品功能：AB/D類音頻功放 9.0W內置BOOST升壓和防破音功能
資料下載：HT8692.pdf
在線客服：
鄭主管1585749762
無線音頻方案專線1299968664
采購商務專線
商務專線13265447518
申請樣品：申請樣品

詳細介紹

HT8692

內置BOOST升壓和防破音功能的9.0W D類音頻功率放大器

HT8692是一款內置BOOST升壓模塊的F類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7.0V時，10% THD+N，4Ω負載條件下能連續輸出6.5 W功率，3Ω負載條件下則能連續輸出8.0W功率。其支持外部設置調節BOOST輸出電壓。

HT8692的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。

HT8692具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。

HT8692內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT8692內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

HT8692具有二個版本，分別是HT8692S, HT8692H，除非特別說明，下文參數均是基于HT8692S的實際測試值，HT8692L和H8692S的參數可能會略有不同。

特點

防削頂失真功能(Anti-Clipping Function, ACF)
免濾波器數字調制，直接驅動揚聲器
輸出功率

HT8692H: 9W (VBAT=4.2V, PVDD = 7.5V, RL=3?, THD+N=10%)

HT8692S: 8.0W (VBAT=4.2V, PVDD = 7.0V, RL=3?, THD+N=10%)

HT8692S: 6.5W (VBAT=4.2V, PVDD = 7.0V, RL=4?, THD+N=10%)

HT8692S: 3.5W (VBAT=4.2V, PVDD = 7.0V, RL=8?, THD+N=10%)
電源

-升壓輸入VBAT：2.5V至5.5V

-升壓輸出PVDD：VBAT至7.5V
BOOST輸出電壓可調
AB/D類可切換
保護功能:過流/過熱/欠壓異常保護功能
無鉛封裝，SOP16L-PP

應用

藍牙音箱
便攜式音箱
2.1聲道小音箱
擴音器
iphone/ipod/ipod docking
MP4, 導航儀
平板電腦，筆記本電腦
智能手機
小尺寸LCD電視/監視器
便攜式游戲機
