HT6828.pdf

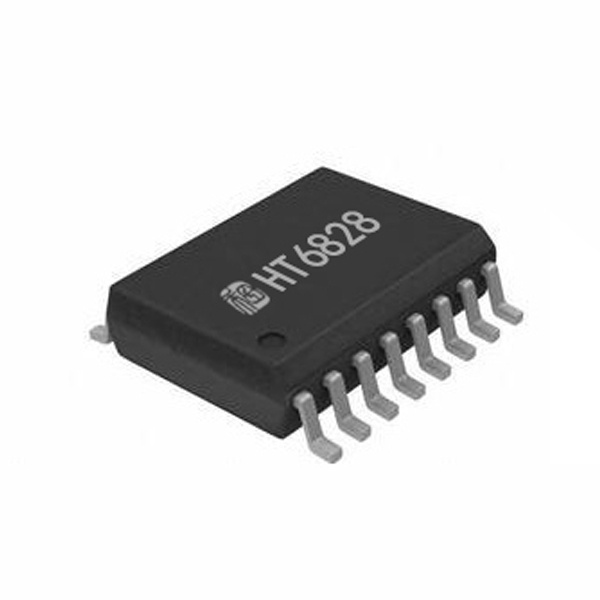

申請樣品HT6828是一款低EMI的，防削頂失真的，雙聲道免濾波D類音頻功率放大器。在6.5V電源，10% THD+N，4Ω負載條件下，輸出4.7W×2的功率，在各類音頻終端應用中維持高效率并提供AB類放大器的性能。
HT6828的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT6828具有獨有的電磁輻射（EMI）抑制技術和優異的全帶寬低輻射性能，輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下，不僅避免了干擾其他敏感電路還降低了系統設計難度。
HT6828內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT6828內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
|
特點 ? ?防削頂失真功能(Anti-Clipping Function, ACF) ?優異的全帶寬EMI抑制性能 ?免濾波器數字調制，直接驅動揚聲器 ?輸出功率 1.40W (VDD=3.6V, RL=4?, THD+N=10%) 2.80W (VDD=5.0V, RL=4?, THD+N=10%) 4.70W (VDD=6.5V, RL=4?, THD+N=10%) ?高信噪比SNR：95dB (VDD = 6.5V, Av = 24dB, THD+N = 1%) ?低靜態電流 Input AC Grounded, Without Load 5.0mA (VDD=3.6V) 6.5mA (VDD=5.0V) 8.0mA (VDD=6.5V) ?低關斷電流：＜1μA (Input AC Grounded, Without Load) ?過流保護及自動恢復功能 ?過熱保護功能 ?欠壓異常保護功能 ?無鉛無鹵封裝，SOP16L
|
應用
|
| 產品型號 | 功能介紹 | 封裝形式 | 工作電壓 | 備注 | 兼容型號 |
|---|---|---|---|---|---|
| HT5010 | DAC 24-Bit, 192kHz立體聲D/A轉換器 | MSOP10 | |||
| HT8903 | 異步升壓 9V, 7A高效異步升壓轉換器 | SOP8L-PP | VIN：2.5V-8.5V | ||
| HT7178 | 升壓IC 帶輸出關斷的20V,14A全集成同步升壓轉換器 | DFN20L，4.5mm*3.5mm | VPIN：2.7V-20V | ||
| HT71678 | 升壓IC 帶音頻檢測的12A自適應H類同步多段升壓轉換器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-12.2V | ||
| HT7167 | 升壓IC 帶輸出關斷的13V,12A全集成同步升壓轉換器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-13V | ||
| HT7166 | 升壓IC 13V,10A全集成同步升壓轉換器 | SOP8-PP | VIN：2.7V-13V | VOUT：4.5V-13V | |
| HT4832 | 耳放IC 33mW免輸出電容立體聲 | QFN16 3mm*3mm | 2.5 - 5.5V | ||
| HT97220 | 耳放IC 125mW免輸出耦合電容的立體聲線路驅動器 | QFN16 3mm*3mm | 2.5 - 5.5V | ||
| HT97180 | 耳放IC 125mW免輸出耦合電容的立體聲線路驅動器 | QFN16 3mm*3mm | 1.6 - 4.8V | ||
| HT97230 | 耳放IC 帶有3D環繞和低音增強的125mW免輸出耦合電容 立體聲線路驅動器 | QFN24L-PP 4mm*4mm | 2.5 - 5.5V | ||
| HT511 | 數字功放 2.8W I2S 輸入單聲道D類音頻功率放大器 | TSSOP20, QFN20 | 2.5 - 6.5V | ||
| HT560 | 數字功放 30W立體聲D類I2S輸入音頻功放 | QFN36-P | 4.5 - 26V | ||
| HT8691 | AB/D類音頻功放 7.0W內置BOOST升壓和防破音功能 | SOP8L-PP | 2.5 - 5.5V | ||
| HT8691R | AB/D類音頻功放 11W內置BOOST升壓和防破音功能 | SOP8L-PP | 2.5 - 5.5V | ||
| HT8692 | AB/D類音頻功放 9.0W內置BOOST升壓和防破音功能 | SOP16L-PP | 2.5 - 5.5V | ||
| HT8698 | AB/D類音頻功放 2×4.75W內置BOOST升壓/防破音功能 | TSSOP20L-PP | 2.5 - 5.5V | ||
| HT8699 | AB/D類音頻功放 2×5.5W內置BOOST升壓 | SOP16L-PP | 2.5 - 5.5V | ||
| HT8312 | AB/D類音頻功放 5.2W內置高效率自適應電荷泵升壓，防削頂失真功能 | SOP10L-PP | 2.7 - 5.5V | ||
| HT8320 | AB/D類音頻功放 2×4.5W 內置高效自適應雙電荷泵升壓，防削頂失真功能 | TSSOP24-PP | 2.7 - 5.5V | ||
| HT8311 | AB/D類音頻功放 5.2W內置高效率自適應電荷泵升壓，防削頂失真功能 | SOP10L-PP | 2.7 - 5.5V |
