HT7178.pdf

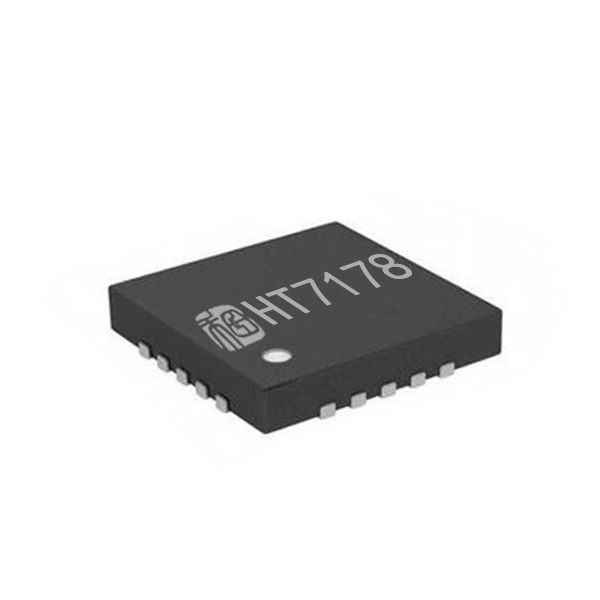

申請樣品HT7178是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和16mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7178具有2.7V至20V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力，并且能夠提供高達20V的輸出電壓。
HT7178采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT7178 工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT7178的開關頻率可通過外部電阻調節，支持200kHz至1.4MHz的范圍。
HT7178還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT7178集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。
此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。
|
特點
|
應用
|
| 產品型號 | 功能介紹 | 封裝形式 | 工作電壓 | 備注 | 兼容型號 |
|---|---|---|---|---|---|
| MIX6201 | 電源管理芯片 Boost Controller Vin：3.0-7.0 ＜10A 外置MOS 輸出：VDD-24 | SOT23-6 | 3.0 - 7.0V | 效率95% | |
| MIX6003 | 電源管理芯片 4.5A boost Vin:3.0 - 6.5 V 輸出電壓：VDD-7V 典型運用功率5-10W | SOT23-6 | 3.0 - 6.0V | 效率92% | |
| MIX6001 | 電源管理芯片 6A boost Vin:3.0 - 7.0 V 輸出電壓：Vdd-8V 典型功率5-12W | ESOP8 | 3.0 - 6.0V | 效率92% | |
| HT8903 | 異步升壓 9V, 7A高效異步升壓轉換器 | SOP8L-PP | VIN：2.5V-8.5V | ||
| HT7178 | 升壓IC 帶輸出關斷的20V,14A全集成同步升壓轉換器 | DFN20L，4.5mm*3.5mm | VPIN：2.7V-20V | ||
| HT71678 | 升壓IC 帶音頻檢測的12A自適應H類同步多段升壓轉換器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-12.2V | ||
| HT7167 | 升壓IC 帶輸出關斷的13V,12A全集成同步升壓轉換器 | DFN20L，4.5mm*3.5mm | VIN：2.7V-13V | ||
| HT7166 | 升壓IC 13V,10A全集成同步升壓轉換器 | SOP8-PP | VIN：2.7V-13V | VOUT：4.5V-13V |
