禾潤--功放IC+耳放IC+電源IC+AD

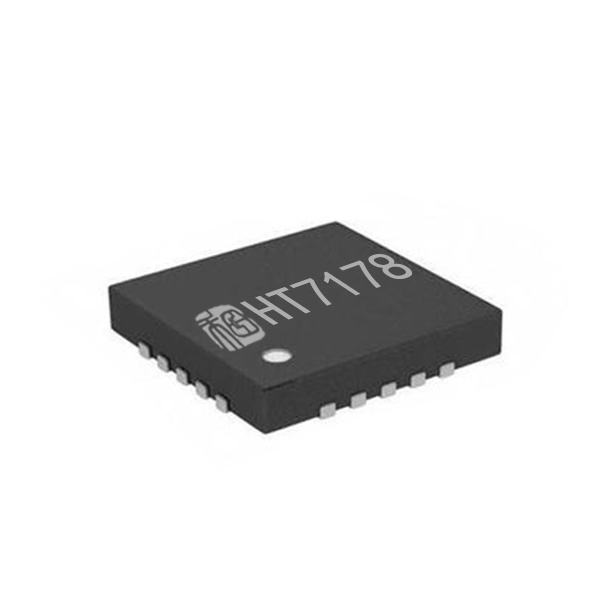

產品名稱：HT7178（）
封裝形式：DFN20L，4.5mm*3.5mm
兼容型號：
產品功能：升壓IC 帶輸出關斷的20V,14A全集成同步升壓轉換器
資料下載：HT7178.pdf
在線客服：
鄭主管1585749762
無線音頻方案專線1299968664
采購商務專線
商務專線13265447518
申請樣品：申請樣品

詳細介紹

HT7178

帶輸出關斷的20V,14A全集成同步升壓轉換器

HT7178是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和16mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。

HT7178具有2.7V至20V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力，并且能夠提供高達20V的輸出電壓。

HT7178采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT7178 工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT7178的開關頻率可通過外部電阻調節，支持200kHz至1.4MHz的范圍。

HT7178還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT7178集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。

此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。

特點

輸入電壓范圍VPIN：2.7V-20V
輸出電壓范圍VOUT：4.5V-20V
可編程峰值電流：14A
高轉換效率：

95% (VPIN = 7.2V, VOUT=16V, IOUT =3A)

94% (VPIN = 12V, VOUT=18V, IOUT =4A)

90% (VPIN = 3.3, VOUT=9V, IOUT =3A)
輕載條件下兩種調制方式：脈頻調制（PFM）和強制脈寬調試（PWM）
集成輸出關斷的柵極驅動
低關斷功耗，關斷電流1uA
可調節的開關頻率：200k-1.4M
可編程軟啟動
輸出過壓 (22V)、逐周期過流、熱關斷等保護
DFN20L，4.5mm*3.5mm 無鉛超薄封裝

應用

無線音箱
便攜式音箱
快充移動電源
電子煙
USB TYPE-C 電源傳輸
拉桿音箱
平板電腦，筆記本電腦
POS機終端
